02 / Schleppkurven & Befahrbarkeitsnachweise

Sie liefern die Aufgabe - Ich die Schleppkurven.
Schnell und unkompliziert.

Senden Sie mir Ihre Planungsgrundlage als PDF oder DWG und die gewünschte Fahrlinie. Ich stimme Fahrzeug und Umfang mit Ihnen ab und liefere den aufbereiteten PDF-Plan sowie die Schleppkurven als DWG.

Keine Pläne vorhanden? Nach Abstimmung beschaffe ich Katasterdaten und Orthofotos als Grundlage für die Schleppkurvensimulation.

Erstes Planlayout

ab 290 €netto

  • Ein vereinbartes Bemessungsfahrzeug
  • PDF-Plan + Schleppkurven als DWG
  • Kleinere Korrekturen inklusive
  • Üblicherweise 1–3 Werktage*
Schleppkurve anfragen

* Nach Klärung der Aufgabe und Vorliegen vollständiger Unterlagen. Termin nach Abstimmung.

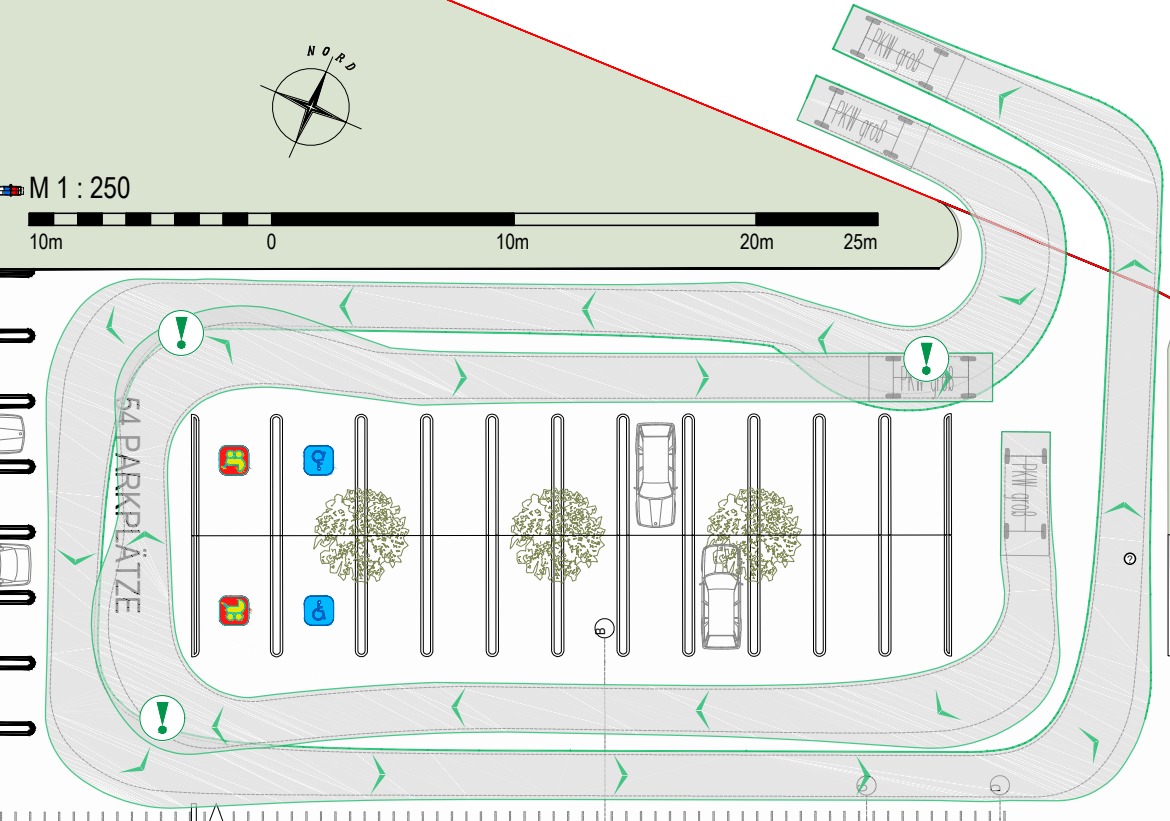

PKW-Schleppkurven eines Parkplatzes aus dem InfraCAD-Musterplan
Beispielprojekt · PKW groß · Ausschnitt aus dem Originalplan

Typische Aufgaben

Wo Bewegungsflächen zählen.

BetriebszufahrtenAnlieferungenRangierflächenParkplätzeTiefgaragenKnotenpunkte

Originale Musterpläne

Ein Parkplatz.
Unterschiedliche Anforderungen.

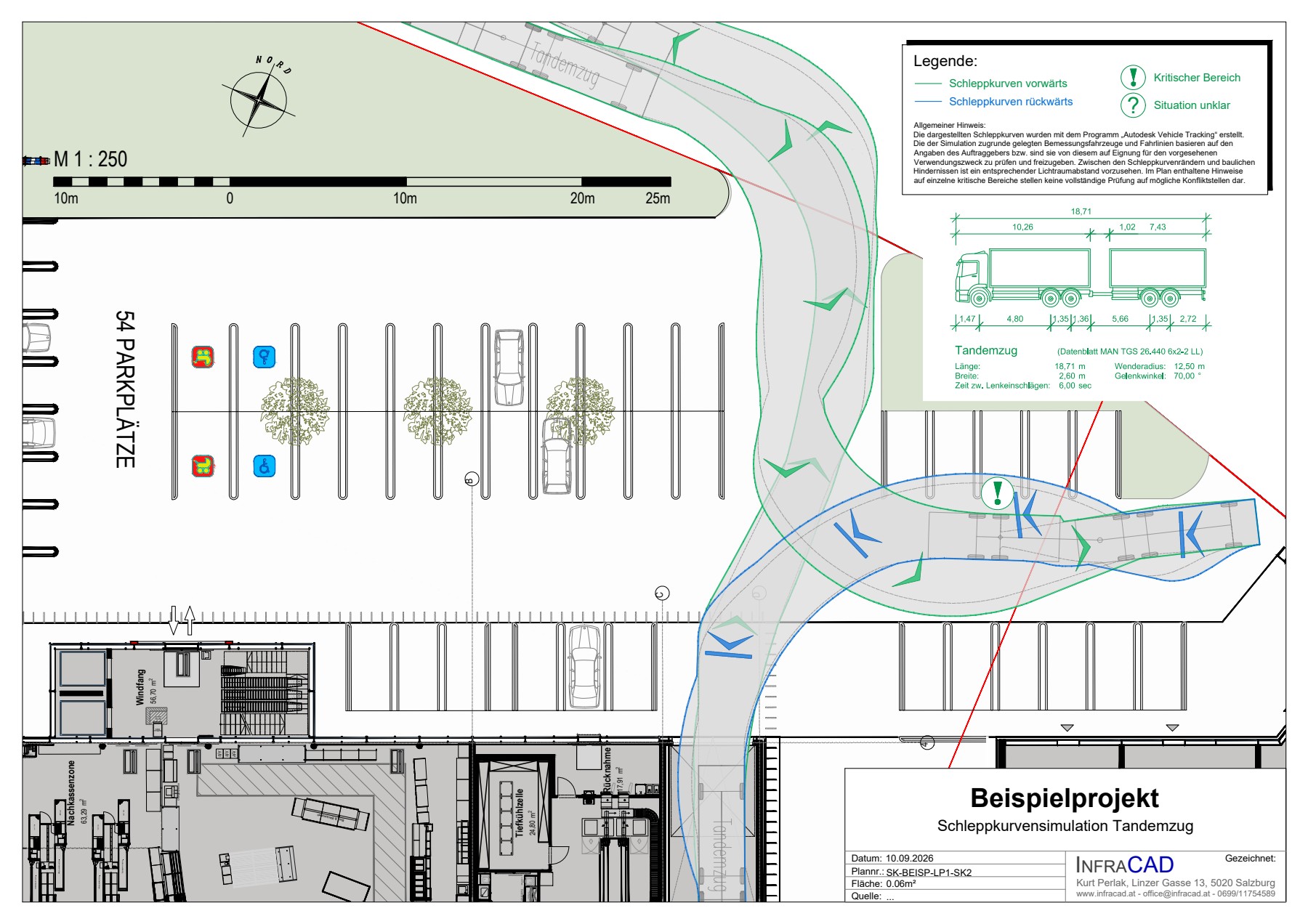

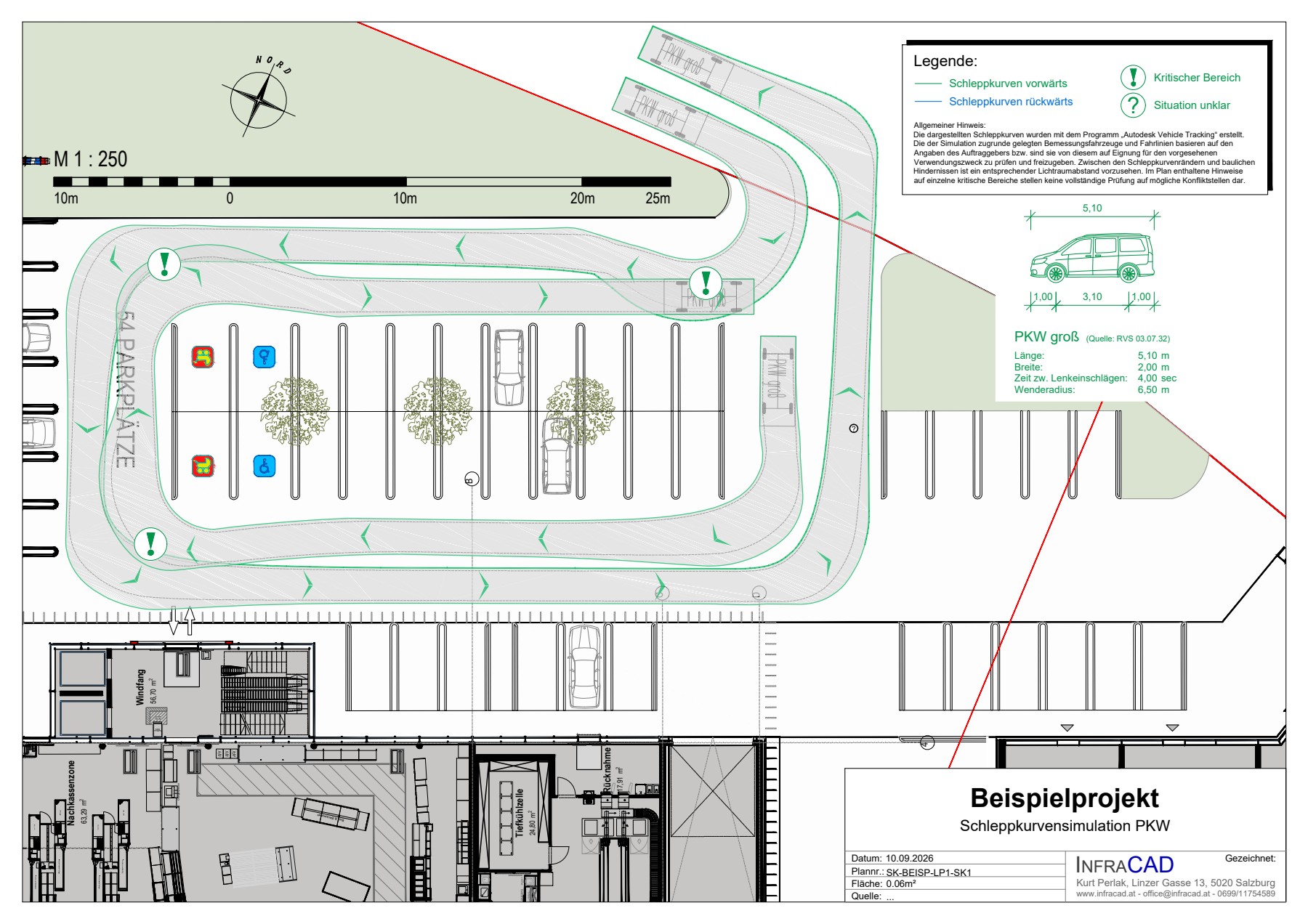

Dieselbe Planungsgrundlage, zwei Bemessungsfahrzeuge. Die Muster zeigen, wie sich die erforderlichen Bewegungsflächen verändern.

Bemessungsfahrzeuge

Das passende Fahrzeug
für Ihre Aufgabe.

Fahrzeug und Fahrweg werden vor Beginn abgestimmt. Die Fahrzeugbibliothek dokumentiert die verwendeten Abmessungen und Simulationsparameter.

  • PKW & LieferwagenPKW · PKW groß · Lieferwagen
  • LKW & MüllfahrzeugeLKW 9 m / 12 m · Müllfahrzeuge
  • Züge & BusseSattelzug · Lastzug · Tandemzug · Bus 12 m / 15 m
  • Individuelle FahrzeugeAuf Basis bereitgestellter Fahrzeugdaten

Leistungsumfang & Preise

Klar definiert. Direkt verwendbar.

Grundpauschale

Erstes Planlayout

ab 290 € netto

Ein vereinbartes Bemessungsfahrzeug, Fahrweg gemäß Aufgabenstellung sowie Vorwärts- und gegebenenfalls Rückwärtsfahrt.

  • Standardisiertes InfraCAD-Planlayout
  • Dokumentation des Bemessungsfahrzeugs
  • PDF-Plan und Schleppkurven als DWG
  • Kleinere Korrekturen inklusive

Auf bestehender Bearbeitung aufbauen

Weiteres Planlayout

ab 190 € netto

Zum Beispiel für ein weiteres Fahrzeug, eine zusätzliche Variante oder eine geänderte Planungsgrundlage – sofern auf der bestehenden Bearbeitung sinnvoll aufgebaut werden kann.

Wesentliche Änderungen und neue Aufgabenstellungen werden gesondert kalkuliert. Individuelle Bemessungsfahrzeuge sind gegen Aufpreis möglich.

Alle Preise netto zuzüglich Umsatzsteuer. Der konkrete Umfang und Preis werden vor Beauftragung vereinbart.

In drei Schritten

Vom Lageplan
zur Schleppkurve.

  1. Unterlagen senden

    Vorhandene Planungsgrundlage als PDF oder DWG, gewünschtes Fahrzeug und Fahrlinie sowie besondere Randbedingungen angeben. Liegen keine Pläne vor, nennen Sie mir den Standort und die Aufgabenstellung.

  2. Umfang abstimmen

    Aufgabenstellung, Bemessungsfahrzeug, Preis und Termin gemeinsam klären.

  3. PDF + DWG erhalten

    Sie erhalten den aufbereiteten Plan und die Schleppkurven zur Übernahme in Ihre Planung.

Klare Leistungsabgrenzung

InfraCAD erstellt die Schleppkurvensimulation auf Grundlage der bereitgestellten oder nach Abstimmung beschafften Planungsdaten, des vereinbarten Bemessungsfahrzeugs und der vorgegebenen Aufgabenstellung. Die planerische Beurteilung der Ergebnisse sowie gegebenenfalls erforderliche Änderungen oder Umplanungen verbleiben beim Auftraggeber.

Bemessungsfahrzeug und Fahrlinien sind vom Auftraggeber auf Eignung zu prüfen und freizugeben. Hinweise auf einzelne kritische Bereiche stellen keine vollständige Prüfung auf mögliche Konfliktstellen dar.

Häufige Fragen

Gut vorbereitet anfragen.

Welche Unterlagen werden benötigt?

Bitte senden Sie die Planungsgrundlage als PDF oder DWG sowie eine kurze Aufgabenbeschreibung. Wichtig sind das gewünschte Fahrzeug, der vorgesehene Fahrweg und relevante Hindernisse oder Randbedingungen.

Ist eine Simulation auch ohne vorhandene Pläne möglich?

Ja. Nach Abstimmung beschaffe ich Katasterdaten und Orthofotos vom Bundesamt für Eich- und Vermessungswesen (BEV). Ob diese Daten für Ihre Aufgabenstellung als Grundlage geeignet sind, kläre ich mit Ihnen vorab. Umfang und Preis werden vor Beauftragung vereinbart.

Kann ich die Schleppkurven in meine Planung übernehmen?

Ja. Zusätzlich zum PDF-Plan erhalten Sie die Schleppkurven als DWG. Die gewünschte DWG-Version stimme ich mit Ihnen ab.

Wie schnell erfolgt die Bearbeitung?

Üblicherweise innerhalb von 1–3 Werktagen nach Klärung der Aufgabenstellung und Vorliegen vollständiger Unterlagen. Den konkreten Termin vereinbare ich mit Ihnen vor der Bearbeitung.

Sind Änderungen enthalten?

Kleinere Korrekturen sind enthalten. Weitere Fahrzeuge, Varianten oder geänderte Planungsgrundlagen können ein weiteres Planlayout erfordern. Wesentliche Änderungen werden neu kalkuliert.

Sind eigene Bemessungsfahrzeuge möglich?

Ja, individuelle Bemessungsfahrzeuge auf Basis Ihrer Fahrzeugdaten sind gegen Aufpreis möglich.

Übernimmt InfraCAD auch die Beurteilung und Umplanung?

Die Schleppkurvenleistung umfasst die Simulation und Darstellung. Die planerische Beurteilung und eine erforderliche Umplanung verbleiben beim Auftraggeber.

Ist die Bearbeitung österreichweit möglich?

Ja. Die Unterlagen und Ergebnisse werden digital ausgetauscht. Die Zusammenarbeit ist österreichweit möglich.

Der nächste Schritt

Ihre Planung. Präzise ausgearbeitet.

Senden Sie mir Ihre Aufgabenstellung und die vorhandenen Unterlagen.

Anfrage senden
